石英晶體振蕩器
- 編號：54019981
- 頻率：1~167MHz

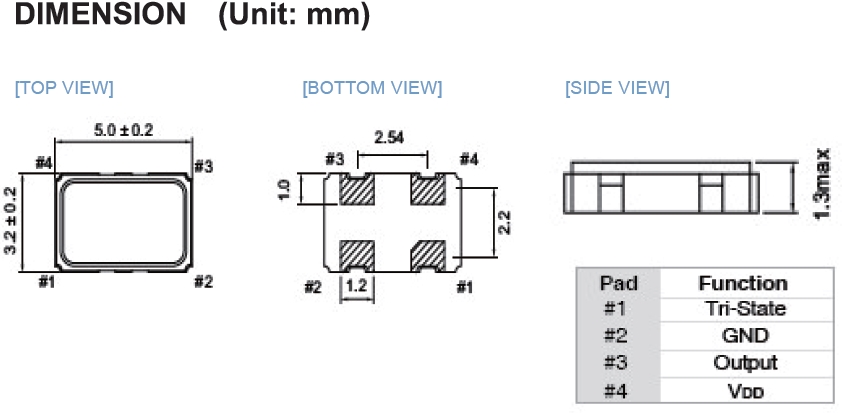

- 尺寸：5.0*3.2*1.3mm
Lihom Crystal,力宏晶振,BMS-533R進口晶振
Lihom Crystal,力宏晶振,BMS-533R進口晶振,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15μA以下,編帶包...
.jpg)

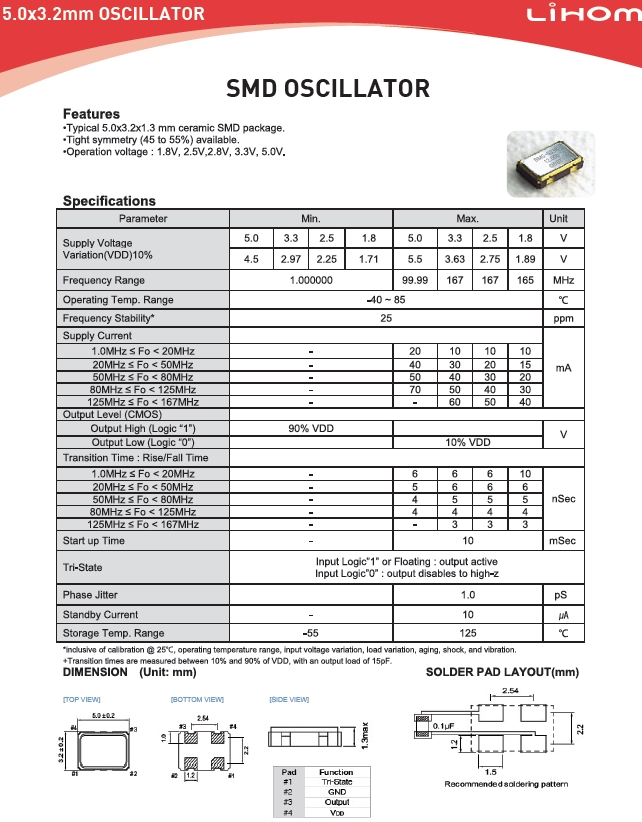

Lihom Crystal,力宏晶振,BMS-533R進口晶振.5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊盤,及IR回流焊盤(無鉛對應),為無鉛產品,小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.
石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.
TXC,NDK,希華.jpg)
力宏是Crystal Technology的新興領導者.在積極的研究和努力的基礎上,我們積極為電子社會做出貢獻,迅速開發出先進的高精度晶振產品.我們專注于最新的SMD版本的水晶振動子,時鐘OSC,TCXO,VCXO,OCXO和MCF.并降低負載和晶振精度等晶振參數,并具有從16.000kHz(低)到350.000MHz(高)頻率的高可靠數據,嚴格的質量控制和嚴格的運輸檢查.除了SMD版本,我們還可以提供通孔類型的產品.此外,我們準備盡可能滿足特殊規格.
格發TXC,NDK,希華.jpg)
| 晶振項目 | 符號 | 產品規格 |
|---|---|---|
| 標稱頻率 | f_nom | 1~167MHz |
| 頻率公差 | ppm | ±25ppm |
| 輸出條件 | CMOS | |
| 電源電壓 | Vcc | +1.8V,+2.5V,+3.3V,+5.0V |
| 負載電容 | CL | 20pF |
| 串聯電阻（ESR） | R1 | 70kΩ Max. |
| 絕對最大驅動電平 | DLmax. | 0.5μW Max. |
| 驅動電平 | DL | 0.1μW typ. |
| 并聯電容 | C 0 | 1.0pF typ. |
| 頻率老齡化 | f_age | ±3x 10-6/Year |
| 工作溫度 | T_use | −40ºC to +85ºC |
| 儲藏溫度 | T_stg | −55ºC to +125ºC |
TXC,NDK,希華.jpg)
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發5032mm有源晶振功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近進口晶振的地方(在20mm范圍之間).
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.
抗沖擊
貼片晶振可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.
輻射
暴露于輻射環境會導致石英晶振性能受到損害,因此應避免照射.
化學制劑/pH值環境
請勿在PH值范圍可能導致腐蝕或溶解進口有源晶振或包裝材料的環境下使用或儲藏這些產品.
粘合劑
請勿使用可能導致SMD晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)
力宏晶振公司嚴格遵守國家有關工程建設法律、法規,不斷提高員工的質量意識和能力,履行合約、信守承諾,堅持開拓創新,不斷提升企業的施工技術素質和質量管理水平,以科學學嚴密的施工管理和真誠的服務讓業主高度滿意.
嚴格遵守國家職業安全健康法律、法規,培養員工的安全意識和能力,持續改進職業安全健康管理績效,預先采取安全措施,消除或降低危險,優先選用安全系數高的材料、設備及工藝,提高事故預防水平,創造良好的工作環境,保障員工的身心健康.
在生產石英晶振的同時減少能源消耗,開展資源節約、資源回收和適當?shù)幕瘜W(xué)管理工廠和辦公室,導致全球變暖的預防和循環型社會的建立.
創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.
