首頁進口晶振NAKA晶振,NAKA Cystal,CU803振動子

NAKA晶振,NAKA Cystal,CU803振動子

編號：58934691
頻率：7.3728~70MHz

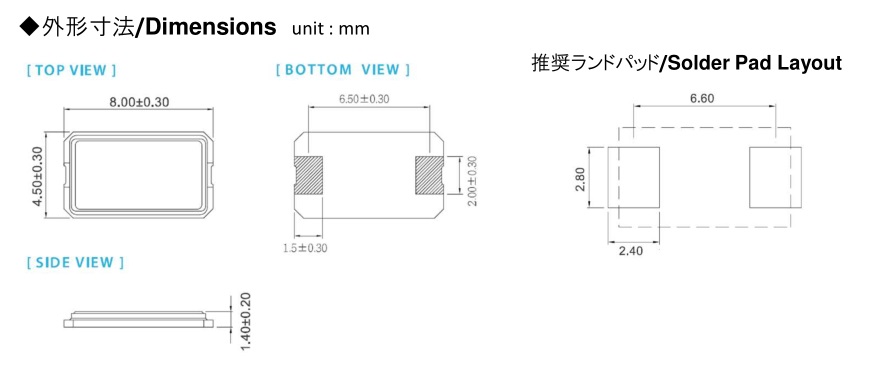

尺寸：8.0*4.5*1.4mm

8045mm體積的晶振,可以說是目前小型智能家電產品及數碼產品的福音,目前小型的智能手機里面所應用的就是小型的石英晶振,該產品適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,小型,質量...

　　NAKA晶振,NAKA Cystal,CU803振動子.普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能．

　　晶振的真空封裝技術:是指SMD晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使晶振組件在真空下電阻減小;3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.

　　Naka＆Company是使用模擬電路技術的高精度晶振制造商,專門研究定制規格.廣泛用于要求" 低相位噪聲,高頻率,高可靠性 "的通信設備,廣播設備,測量設備,交通基礎設施設備,醫療設備和國防設備.此外,我們將致力于成為一家能夠提供長期產品供應并在不久的將來滿足客戶需求的公司,以應對近年來已成問題的停產.

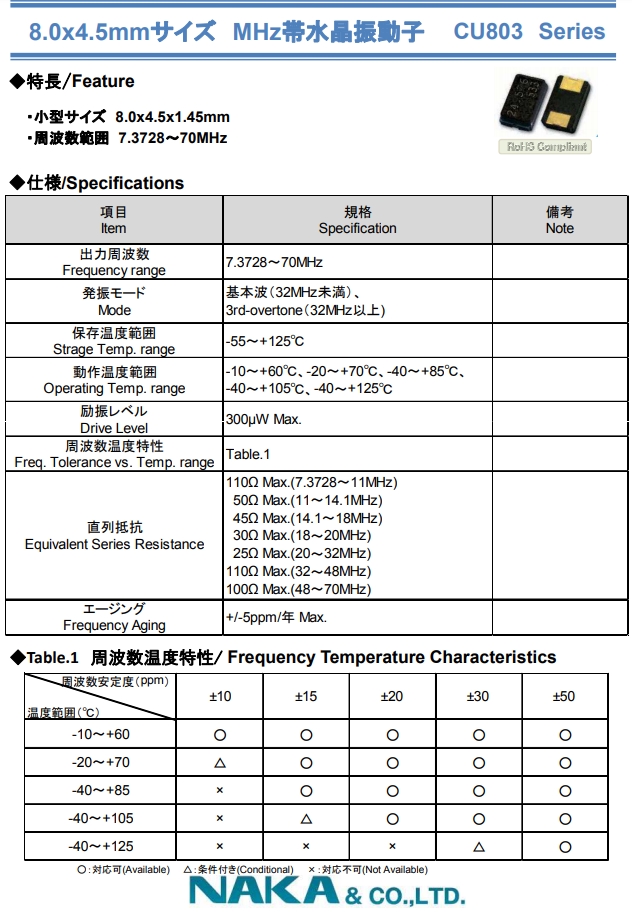

NAKA晶振	單位	CU803晶振	石英晶振基本條件
標準頻率	f_nom	7.3728～70MHz	標準頻率
儲存溫度	T_stg	-55°C～+125°C	裸存
工作溫度	T_use	-10°C～+60°C -20°C～+70°C -40°C～+85°C -40°C～+105°C -40°C～+125°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW ～ 300μW
頻率公差	f_— l	±10,±15,±20,±30,±50ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.mxsir.cn/
頻率溫度特征	f_tem	±10,±15,±20,±30,±50× 10^-6 /-10°C～+60°C ±10,±15,±20,±30,±50× 10^-6 /-120°C～+70°C ±15,±20,±30,±50× 10^-6 /-40°C～+85°C ±10,±15,±20,±30,±50× 10^-6 /-40°C～+105°C ±30,±50× 10^-6 /-40°C～+125°C	超出標準的規格請聯系我們.
負載電容	CL	20pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-10°C— +60°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

噪音

　　在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發貼片晶振功能失常或擊穿的閉門或雜散現象.

電源線路

　　電源的線路阻抗應盡可能低.

輸出負載

　　建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20mm范圍之間).

未用輸入終端的處理

　　未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

抗沖擊

　　進口晶振可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.

輻射

　　暴露于輻射環境會導致石英晶振性能受到損害,因此應避免照射.

化學制劑/pH值環境

　　請勿在PH值范圍可能導致腐蝕或溶解石英晶體諧振器或包裝材料的環境下使用或儲藏這些產品.

粘合劑

　　請勿使用可能導致SMD晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)

　　對員工進行環境保護知識培訓,提高其環境意識,建立環境職責,自覺改進、預防對環境的負面影響.在對石英晶振,貼片晶振,壓控晶體振蕩器(VCXO)、溫補晶體振蕩器(TCXO)壓電石英晶振元器件的全過程中努力節能降耗,實現資源消耗最小化.對產生環境影響的活動做出及時反應,并對可能產生環境負面影響的活動做出預防.

　　納卡晶振集團減少污染物排放,對不可再生的資源進行有效利用.減少?gòu)U物的產生,對其排放的責任進行有效管理,有效地使用能源.通過設計工藝程序?qū)T工進行培訓保護環境以及人們的健康和安全.提供安全使用和廢置我們的產品的信息,對環境有重大健康安全和環境的運營現狀進行糾正.

　　保持就健康安全環境問題與臨近攝取進行對話.通過在環境控制方面實施優秀的管理實踐,以保護環境和與強生公司全球運作相關的自然資源.向員工灌輸環境價值觀,在所有的石英晶振,晶體振蕩器,石英晶體振蕩器等產品和生產過程中應用最佳環境實用技術,為全球可持續發展做出貢獻.
